Pred montážou WPC obkladu musí byť určená poloha televízora, nábytku, zásuviek, vypínačov, svietidiel a všetkých zariadení pripojených káblom. Hotové majú byť pevné elektrické a dátové rozvody, potrebné výstuhy aj nosné kotviace body. Zároveň musí zostať prístup k spojom a napájacím zdrojom, ktoré môžu vyžadovať servis.
Nejde iba o čistý vzhľad bez káblov. Obklad zakryje povrch steny a posunie jej pohľadovú rovinu o hĺbku profilu. Dodatočné premiestnenie zásuvky alebo hľadanie výstuhy potom môže znamenať rezanie, vŕtanie či demontáž hotovej plochy.
Najistejší postup je pripraviť jeden spoločný plán steny ešte pred príchodom elektrikára a montážnika. Tento článok vám ukáže, čo doň zakresliť a ktoré rozhodnutia nemožno nechať na čas po obložení.
Obklad pridá stene novú vrstvu
Lamela Wallpack má hĺbku 17 mm. Po montáži preto zásuvka, vypínač, TV držiak aj nábytok pracujú s novou pohľadovou rovinou. Ak sa medzi obkladom a nosným podkladom nachádza ďalšia konštrukcia alebo nerovnosť, výsledná vzdialenosť môže byť ešte väčšia.
Táto zmena ovplyvní:
- dosadnutie krycích rámikov zásuviek a vypínačov,
- dĺžku a spôsob kotvenia do nosnej vrstvy,
- polohu TV držiaka voči obrazovke a konektorom,
- vzdialenosť závesnej skrinky, police alebo zrkadla od steny,
- ukončenie káblových priechodov,
- tieň a odraz svetla pri LED profile,
- prístup k servisným spojom za technikou.
Presný detail elektrickej krabice, kotvy alebo dištančného prvku sa nedá určiť jednou radou pre všetky steny. Musí zodpovedať podkladu, zariadeniu aj použitému montážnemu systému. Dôležité je, aby s hrúbkou obkladu všetci počítali skôr, než sa rozvody a kotvy uzavrú.

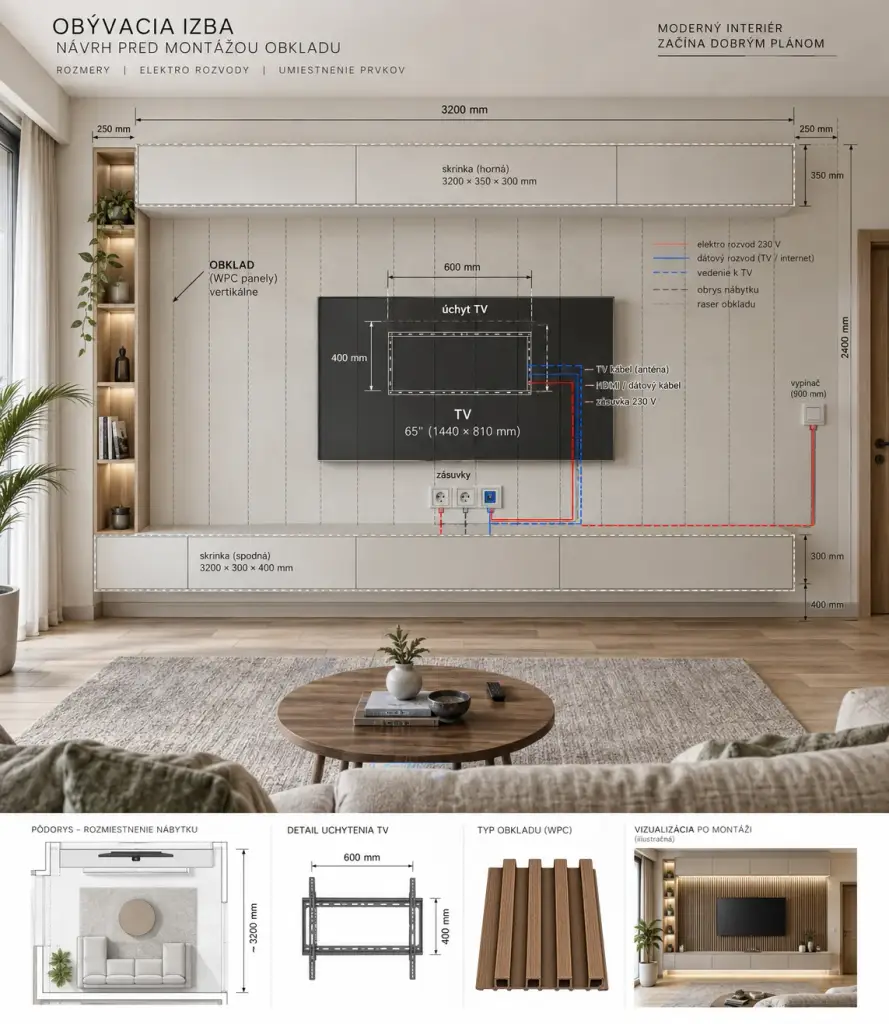

Začnite jedným výkresom steny
Na plán nepotrebujete projekčný softvér. Stačí čelný nákres steny s rozmermi a jeden jednoduchý bočný rez. Používajte pevné referenčné body: hotovú podlahu, bočnú stenu, strop, roh alebo zárubňu.
Do čelného pohľadu zakreslite:
- celkovú šírku a výšku steny,
- presný rozsah WPC obkladu,
- televízor a vonkajší obrys držiaka,
- TV skrinku, soundbar, police a ďalší nábytok,
- elektrické zásuvky, dátové a anténne vývody,
- horné a dolné vyústenie káblovej trasy,
- svetlá, LED profily, vypínače a ovládanie,
- všetky kotviace body a pripravené výstuhy,
- kraje lamiel a problematické výrezy.
Bočný rez ukáže vrstvy: nosnú stenu, prípadnú predstenu alebo dutinu, WPC profil, držiak a zariadenie. Práve tu sa často ukáže, že zástrčka, konektor alebo rameno držiaka potrebuje viac miesta, než naznačuje čelný pohľad.
Každý bod kótujte od rovnakého miesta. Zápis „zásuvka približne za TV“ je pri montáži nepoužiteľný. Zaznačte os alebo okraje prvku a jeho vzdialenosť od hotovej podlahy a bočného referenčného bodu.
Najprv určte zariadenia, až potom zásuvky
Počet a poloha vývodov závisia od toho, čo bude na stene a v skrinke. Spíšte si zariadenia, ktoré používate dnes, aj pravdepodobné doplnenia:
- televízor alebo monitor,
- soundbar, aktívne reproduktory alebo AV prijímač,
- set-top box, satelitný prijímač alebo prehrávač,
- herná konzola,
- internetový router, switch alebo prístupový bod,
- externý disk či domáce úložisko,
- LED osvetlenie a jeho napájací zdroj,
- motorické alebo inteligentné prvky,
- nabíjanie a príležitostné servisné zariadenie.
Pri každom si zapíšte napájanie, miesto uloženia, spôsob ovládania, dátové pripojenie a väzbu na ostatnú techniku. Televízor môže potrebovať elektrinu, sieť, anténu a spojenie so zariadeniami v skrinke. Soundbar môže mať vlastné napájanie a signálový kábel. Konzola potrebuje priestor na vetranie a prístup ku konektorom.
Neurčujte zásuvky podľa fotografie cudzej realizácie. Dve podobne vyzerajúce TV steny môžu mať úplne inú techniku.

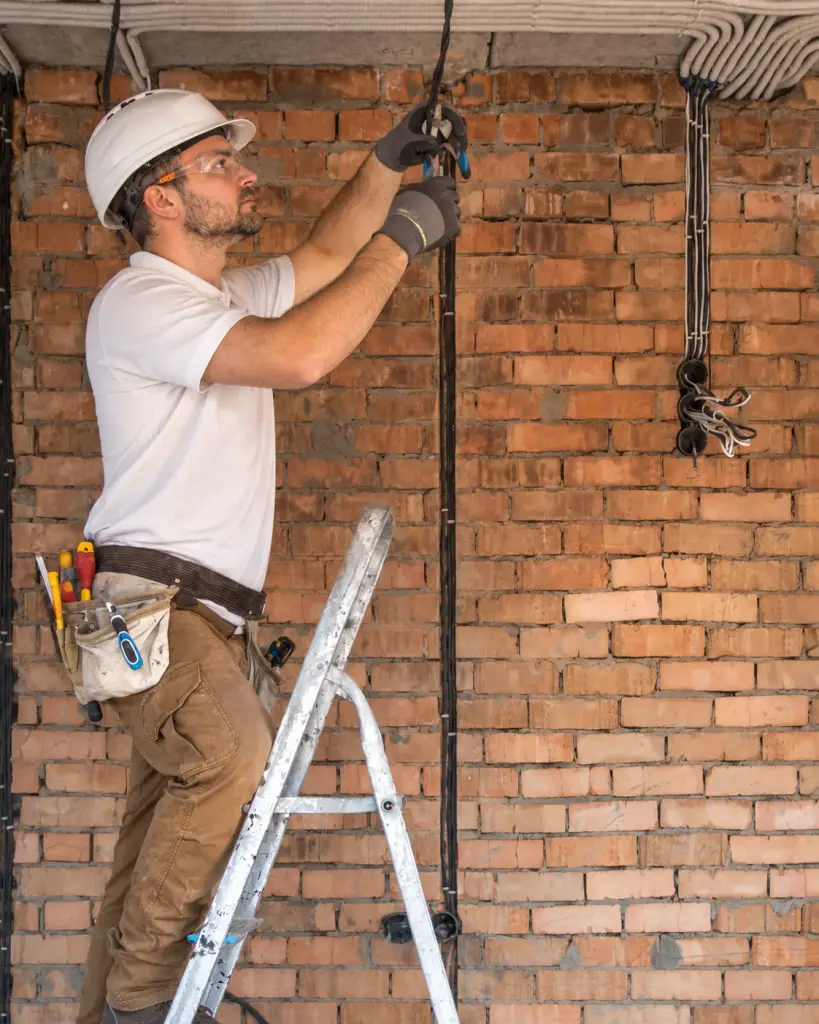

Elektrická príprava patrí pred opravu povrchu a obklad
Pevná elektroinštalácia, krabice, istenie a overenie bezpečnosti patria do rúk osoby s príslušnou odbornou spôsobilosťou. Vyhláška č. 508/2009 Z. z. rozlišuje odbornú spôsobilosť osôb vykonávajúcich činnosti na elektrických zariadeniach. Pre majiteľa steny je podstatné pripraviť zadanie, nie zapájať obvod podľa internetového návodu.
Elektrikárovi odovzdajte:
- výkres s finálnou polohou zariadení,
- model alebo aspoň rozmery televízora a držiaka,
- zoznam zariadení a ich príkonov,
- požadované dátové a multimediálne pripojenia,
- hrúbku WPC profilu 17 mm a skladbu ďalších vrstiev,
- polohu nábytku, ktorý môže zakryť alebo blokovať zásuvku,
- požiadavku na servisný prístup.

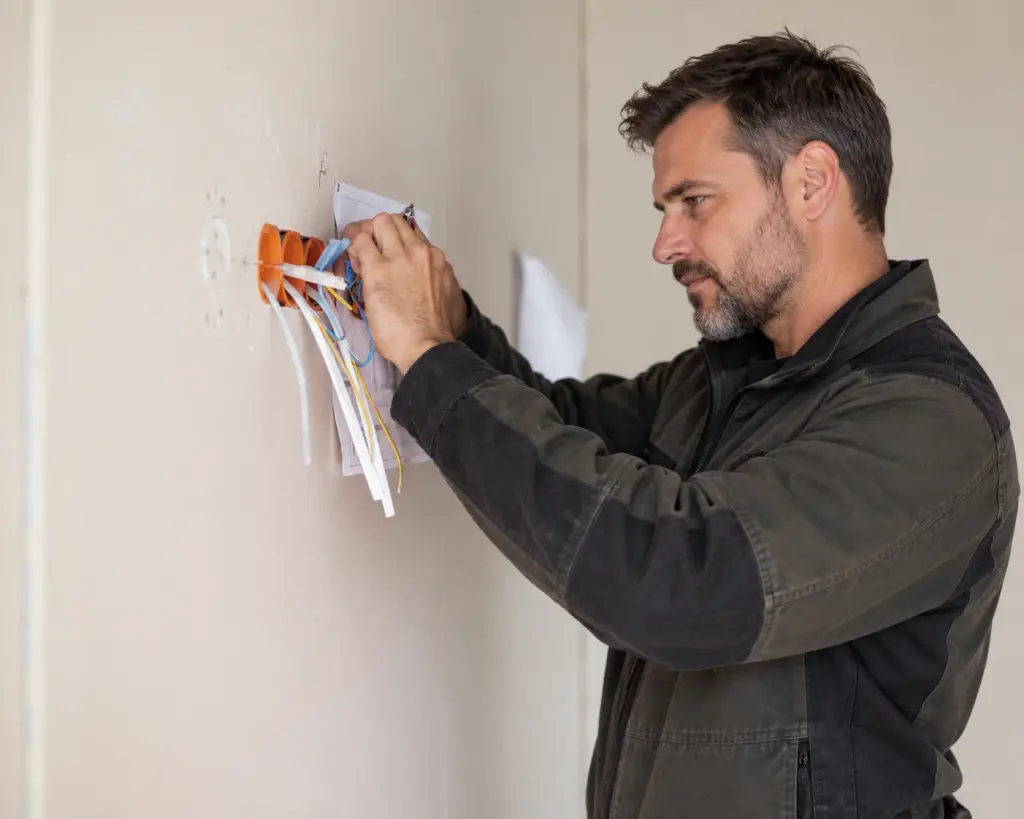

Elektrické krabice a prístroje sa musia vyriešiť voči hotovej rovine obkladu. Krycí rámik má po montáži bezpečne a čisto dosadať. Krabica ani spoj, ktorý musí zostať prístupný, nesmie náhodne skončiť pod plnou lamelou.
Pred zakrytím nechajte rozvody dokončiť a skontrolovať. Funkciu zásuvky, vývodu alebo ovládania je jednoduchšie overiť na otvorenej stene než po vyrezaní obkladu.
Silové a dátové vedenia plánujte spoločne, nie jedným káblom
TV stena zvyčajne kombinuje napájanie, sieť, anténu a multimediálne káble. Ich trasy a vzájomné vedenie má navrhnúť elektrikár podľa konkrétnej inštalácie. Nezväzujte všetko do jednej náhodnej drážky a nepredpokladajte, že dekoratívny obklad vyrieši nevhodnú kabeláž.
Pri plánovaní myslite na dva druhy spojov:
Pevné rozvody
Sem patria vodiče a krabice, ktoré tvoria súčasť elektroinštalácie. Ich materiál, uloženie, ochranu a ukončenie určuje elektrikár. Predlžovací kábel alebo bežná zásuvková lišta nie sú náhradou za navrhnutý pevný rozvod skrytý v stene či uzavretej dutine.
Vymeniteľné signálové káble
HDMI, optický kábel alebo iné prepojenie môže zastarať, poškodiť sa alebo potrebovať inú koncovku. Ak ho chcete viesť skryto, zvážte prístupnú chráničku alebo kanál s preťahovacím lankom. Veľkosť a priebeh musí umožniť pretiahnuť konektor, nie iba samotný tenký kábel. Ostré ohyby a neprístupné konce môžu z praktickej rezervy urobiť nepoužiteľnú trubku.
Oba konce trasy majú zostať dostupné: jeden za televízorom, druhý pri skrinke alebo technike. Ešte pred obkladom vyskúšajte, či sa plánovaný kábel dá trasou reálne pretiahnuť.
TV stenu nemožno pripraviť bez konkrétneho držiaka
Najprv vyberte obrazovku alebo aspoň poznajte jej rozmery, hmotnosť, montážny štandard a polohu konektorov. Potom vyberte kompatibilný držiak. Až jeho skutočná šablóna ukáže, kde budú montážne otvory a ktorá časť steny musí zostať voľná.
Držiaky sa správajú rozdielne:
- pevný držiak drží obrazovku blízko pri stene, a preto môže obmedziť priestor na zástrčky a zahnutie káblov,
- sklopný držiak potrebuje priestor na pohyb a prístup k poistkám,
- výsuvné rameno prenáša do steny väčšie namáhanie než televízor tesne pri podklade.
Zásuvka umiestnená presne do stredu plánovaného televízora môže skončiť pod oceľovou platňou držiaka. Bočný konektor môže zasa naraziť do ramena alebo do steny. Preto kreslite do plánu televízor, držiak, konektory aj zásuvky ako štyri samostatné vrstvy.
Dodržte návod výrobcu televízora a držiaka vrátane požiadaviek na stenu, kompatibilitu, prístup ku konektorom a vetranie. Jedno číslo pre odstup alebo výšku nemožno bezpečne preniesť na všetky modely.
Televízor ani skrinka sa nekotvia do dekoratívnej lamely
WPC lamela vytvára pohľadový obklad. Nie je nosným prvkom pre televízor, závesnú skrinku, policu, zrkadlo, madlo alebo ťažké svietidlo. Kotviaci prvok musí preniesť zaťaženie do vhodného nosného podkladu alebo do vopred pripravenej konštrukcie.
Pri kotvení cez profil treba vyriešiť tri veci:
- Nosnú vrstvu. Montážnik musí vedieť, či kotví do betónu, plnej alebo dutej tehly, pórobetónu, drevenej výstuhy, kovového profilu alebo inej konštrukcie.
- Medzivrstvu. Dutý alebo profilovaný obklad nesmie niesť tlak, na ktorý nebol navrhnutý. Detail musí zabrániť neželanému stlačeniu alebo deformácii lamely pri dotiahnutí držiaka.
- Dĺžku a typ kotvy. Upevňovací prvok musí zohľadniť držiak, 17 mm profil, prípadnú dutinu a požadovanú hĺbku v nosnom podklade. Presný výrobok vyberá montážnik podľa steny a zaťaženia.
Riešením môže byť vopred pripravený pevný bod, vhodná dištancia, lokálny detail bez dutého rebra alebo iná projektová skladba. Bez znalosti konkrétneho podkladu nemožno určiť jeden univerzálny postup.
Sadrokartón potrebuje výstuhu na správnom mieste
Pri novej sadrokartónovej predstene naplánujte televízor, skrinky a police pred zaklopením dosiek. Montážnik konštrukcie môže do určených zón pripraviť výstuhu alebo upraviť rozmiestnenie profilov podľa navrhnutého zaťaženia.
Pred zaklopením:
- odfoťte celú konštrukciu spredu,
- priložte meter alebo inú čitateľnú mierku,
- zaznačte vzdialenosti výstuh od hotovej podlahy a bočnej steny,
- uložte výkres rozvodov,
- overte, že výstuha zodpovedá budúcemu držiaku, nie iba približnému stredu TV.
Fotografia bez rozmeru po niekoľkých mesiacoch nepomôže určiť presnú polohu. Rovnako nestačí veta „za doskou je drevo“. Potrebujete vedieť jeho hranice, hrúbku, upevnenie a určenie od realizátora konštrukcie.
Pri existujúcom sadrokartóne nepredpokladajte, že výstuha leží tam, kde ju potrebujete. Podklad a trasu rozvodov najprv overte. Ťažké alebo výsuvné prvky môžu vyžadovať otvorenie a úpravu konštrukcie ešte pred obkladom.
Pri murive rozhoduje skutočný materiál, nie vzhľad omietky
Pod rovnakou maľovkou môže byť železobetón, plná tehla, dutá tehla, pórobetón alebo staré zmiešané murivo. Každý podklad potrebuje iné kotvenie. Pred objednaním držiaka si zistite skladbu steny a skontrolujte miesta, do ktorých sa bude vŕtať.
Ak trasu elektriny alebo vody nepoznáte, nevŕtajte podľa odhadu. Detektor vedení je užitočná pomôcka, no nenahrádza dokumentáciu a odborné posúdenie. Pri panelovej alebo inej konštrukčnej stene môže mať vytváranie nových drážok aj stavebné obmedzenia. Riešenie treba overiť pred sekaním.
LED osvetlenie potrebuje prístupný zdroj a hotové ovládanie
Svetelný pás nie je iba viditeľná línia. Systém tvorí LED pás, profil alebo iný spôsob osadenia, prívod, napájací zdroj, prípadné stmievanie a ovládanie. Každá časť potrebuje svoje miesto.
Pred obkladom určte:
- kde presne bude svetlo začínať a končiť,
- kam sa uloží prívod bez viditeľného kábla,
- kde bude napájací zdroj a ako sa k nemu dostanete pri poruche,
- odkiaľ sa bude svetlo zapínať alebo stmievať,
- či sa ovládanie prepája s inteligentnou domácnosťou,
- ako výrobca rieši chladenie a povolené uloženie komponentov,
- či svetlo neodhalí krivý okraj alebo nedokončený detail obkladu.
Napájací zdroj neuzatvárajte natrvalo za obklad bez prístupu a bez overenia podmienok výrobcu. Servisný otvor alebo dostupné miesto v skrinke býva praktickejšie než demontáž lamiel pri prvej poruche.
Prístup k technike je súčasť návrhu
Čistá stena nemá byť stena, na ktorej nemožno odpojiť televízor, vymeniť HDMI kábel alebo resetovať zariadenie. Skontrolujte:
- či sa dostanete k zástrčke bez zloženia pevného nábytku,
- či možno odistiť TV z držiaka,
- či sa konektor dá vytiahnuť bez prudkého ohnutia,
- či má technika priestor podľa návodu výrobcu,
- či sa dá otvoriť skrinka a vybrať zariadenie,
- či servisný otvor nezakryje polica alebo nalepená lamela,
- či pri výmene televízora zostane trasa použiteľná.
Výrobcovia televízorov viažu nástennú montáž a vetranie na konkrétny model a kompatibilný držiak. Zariadenie preto najprv vyberte, prečítajte jeho montážne pokyny a až potom uzavrite rozmery steny.
Správne poradie prác
Najmenej opráv vznikne pri tomto poradí:
- Zamerajte hotovú alebo plánovanú úroveň podlahy, strop a hranice steny.
- Určte rozsah obkladu, nábytok, televízor, svetlá a všetky pevné predmety.
- Vyberte alebo rozmerovo potvrďte TV držiak a ďalšie závesné systémy.
- Pripravte spoločný kótovaný výkres.
- Overte materiál steny, jej rovinnosť a nosné možnosti.
- Navrhnite výstuhy, kotviace zóny a servisné otvory.
- Elektrikár pripraví pevné rozvody, krabice, dátové trasy a ovládanie.
- Vyskúšajte zásuvky, svetlá, dátové pripojenia a priechodnosť chráničiek.
- Rozvody a výstuhy odfoťte s mierkou a uložte ich rozmery.
- Dokončite opravy podkladu a skontrolujte pripravenosť steny.
- Namontujte WPC obklad podľa rozloženia a pripravených prestupov.
- Odborne osaďte držiaky, prístroje a techniku do určených nosných bodov.
Ak sa finálna výška podlahy ešte zmení, nekótujte zásuvky a televízor iba od nedokončeného poteru. Referencia musí zodpovedať stavu, z ktorého bude miestnosť fungovať.
Tri typické situácie
TV stena so závesnou skrinkou
Na jednom výkrese spojte televízor, držiak, soundbar, skrinku a zariadenia v nej. Pripravte samostatné nosné zóny pre TV aj skrinku. Káblová trasa musí mať jeden dostupný koniec za TV a druhý v mieste techniky. Skontrolujte, či otvorené dvierka neblokujú zásuvku a či sa zo skrinky dá zariadenie vybrať.
Vzhľad, rozsah obkladu a vhodné dekory rieši samostatná stránka obklad do obývačky a lamelová stena za TV.
Zrkadlo, polica alebo vešiak na lamelovej stene
Pred obkladom určte presný obrys predmetu a polohu upevnenia. Pri osvetlenom zrkadle pridajte vývod a miesto pre zdroj podľa systému výrobcu. Polica alebo vešiak potrebuje nosný podklad; skrutka uchytená iba v dutom profile nie je riešením. Myslite aj na to, či montážna platňa prekryje nerovný reliéf alebo potrebuje lokálny pevný detail.
Logo, obrazovka alebo skrinka v prevádzke
Komerčný priestor potrebuje okrem napájania a dát aj prístup k servisu, spôsob výmeny zariadenia a dokumentáciu rozvodov pre budúcu údržbu. Hmotnosť loga alebo obrazovky, požiarne požiadavky a prevádzkové zaťaženie musí overiť projektant alebo dodávateľ príslušného systému. Dekoratívny obklad sám osebe nepotvrdzuje vhodnosť celej skladby pre konkrétnu prevádzku.
Najčastejšie chyby pred obkladom
Po osadení kovová platňa prekryje rámik alebo znemožní zasunutie zástrčky. Najprv položte šablónu držiaka do výkresu a až potom umiestňujte vývody.
Televízor síce dostane napájanie, ale HDMI alebo sieťový kábel zostane visieť k skrinke. Spíšte všetky zariadenia a spojenia medzi nimi.
Pri poruche alebo zmene techniky treba otvoriť stenu. Vymeniteľné prepojenie veďte spôsobom, ktorý umožňuje prístup na oboch koncoch a reálne pretiahnutie konektora.
Po dodaní držiaka sa ukáže, že otvory ležia mimo nej. Výstuhu navrhujte podľa montážnej šablóny a zaznamenajte jej presné hranice.
Držiak môže lamelu stlačiť alebo zdeformovať. Zaťaženie musí prejsť do nosnej vrstvy cez vhodne navrhnutý pevný detail.
Pri poruche sa k nemu nedá dostať bez demontáže. Zdroj a spoje umiestnite na dostupné miesto a dodržte pokyny výrobcu.
Po zakrytí nikto nevie, kde presne vedie kábel alebo končí výstuha. Fotografia s mierkou a kótovaný výkres sú lacnejšie než skúšobné vŕtanie.
Kontrolný zoznam pred prvou lamelou
- Poznám konečný rozsah WPC obkladu.
- Mám rozmery a polohu televízora, nábytku, políc a svietidiel.
- Poznám konkrétny TV držiak alebo jeho presnú montážnu šablónu.
- Zásuvky a konektory nekolidujú s držiakom ani nábytkom.
- Spísal som všetky dnešné zariadenia a rozumnú rezervu do budúcnosti.
- Elektrikár pozná 17 mm hĺbku profilu a ďalšie vrstvy steny.
- Pevné elektrické rozvody a krabice sú dokončené a overené.
- Dátové, anténne a multimediálne trasy majú prístupné konce.
- Vymeniteľné káble možno cez pripravenú trasu reálne pretiahnuť.
- Ťažké predmety majú nosný podklad alebo pripravenú výstuhu.
- Detail kotvenia neprenáša zaťaženie iba do WPC lamely.
- LED zdroj, ovládač a servisné spoje zostanú prístupné.
- Poznám trasu elektriny a vody v miestach budúceho vŕtania.
- Rozvody a výstuhy mám odfotené s mierkou a zakótované.
- Stena je po zásahoch opravená, suchá, pevná a dostatočne rovná.
- Všetci zúčastnení pracujú s rovnakou verziou výkresu.
Ak posledný bod nesedí, montáž ešte nezačínajte. Elektrikár, montážnik obkladu, stolár a dodávateľ TV držiaka musia dostať rovnaké rozmery a rovnakú informáciu o skladbe steny.
Čo urobiť po dokončení plánu
Ak ešte nemáte overený podklad, pokračujte kontrolou Je moja stena pripravená na WPC lamely?. Pri TV stene si následne vyberte rozsah obkladu a dekor na stránke Obklad do obývačky.
Keď sú rozvody, výstuhy a kotviace body hotové, použite kompletný návod na montáž WPC lamiel. Pri neštandardnej stene nám pošlite čelnú fotografiu, bočný pohľad, rozmery, výkres rozvodov, typ podkladu a model držiaka cez kontakt Wallpack. Vlado z Wallpacku tak bude vedieť riešiť konkrétnu situáciu, nie hádať z jednej fotografie hotovej steny.
